Keystone Elevator Inserts

KET offers elevator inserts for all slip type elevators, including BJ elevators and Varco® elevators/spiders.

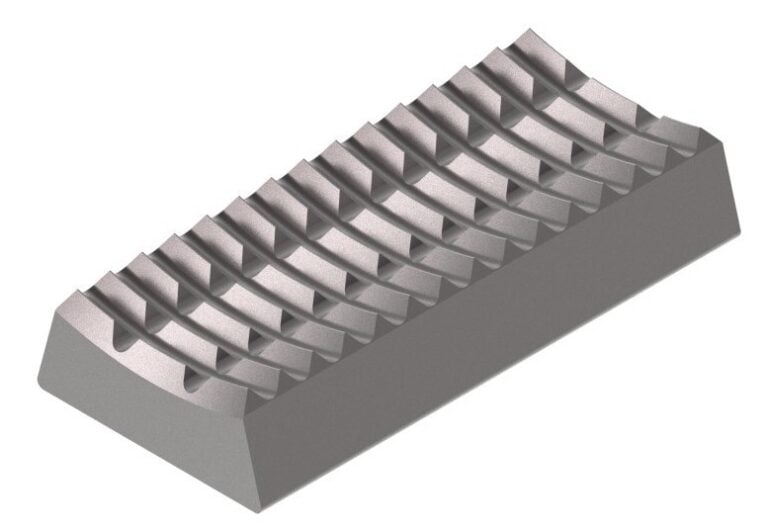

Style: Non-Directional

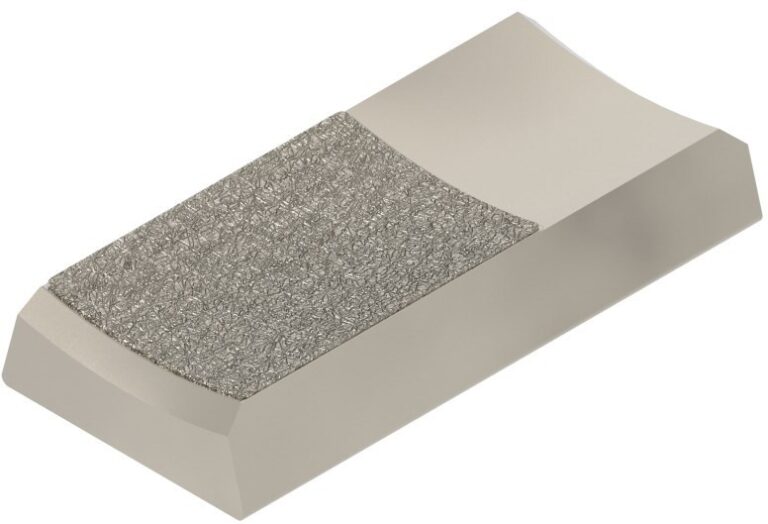

Style: Key-Grit (CRA)

INSERTS FOR – SERIES “LYT” (2-1/16” BODY)

Tool SizePipe SizeStandardKEY-GRITWt.Ref.#
2-1/16″2-1/16″ & 2″E28772E28772-G10.4528772
2-1/16″1-1/2″ (1.900)E28775E28775-G10.5028775
2-1/16″1-1/4″ (1.660)E28778E28778-G10.6328778
2-1/16″1″ (1.315)E28749E28749-G10.7528749
2-1/16″3/4″ (1.050)E29370E29370-G10.7529370
Recommended spares include 1 set of inserts for each size of pipe to be run

Style: Non-Directional

Style: Key-Grit (CRA)

INSERTS FOR – SERIES “MYT, YT, & HYT” (2-7/8” BODY)

Tool SizePipe SizeStandardKEY-GRITWt.Ref.#
2-7/8″2-7/8″E24773E24773-G10.7524773
2-7/8″2-3/8″E29255E29255-G1129255
2-7/8″2-1/16″ & 2″E29256E29256-G11.1329256
2-7/8″1-1/2″ (1.900)E29257E29257-G11.2529257
2-7/8″1-1/4″ (1.660)E29258E29258-G11.3829258
2-7/8″1″ (1.315)E29259E29259-G11.4429259
2-7/8″3/4″ (1.050)E29259-1E29259-1-G11.529259-1

Style: Non-Directional

Style: Key-Grit (CRA)

INSERTS FOR – SERIES “YT & HYT” (3-1/2” BODY)

Tool SizePipe SizeStandardKEY-GRITWt.Ref.#
3-1/2″3-1/2″E24774-NDE24774-G10.524774
3-1/2″2-7/8″E30358-NDE30358-G10.7530358
3-1/2″2-3/8″E30358-23-NDE30358-23-G10.8530358-23

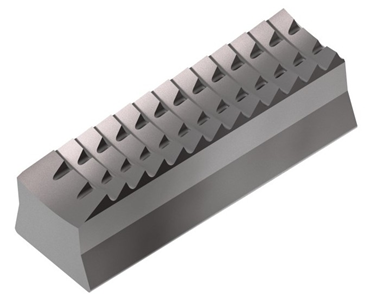

Style: Directional

Style: Key-Grit (CRA)

INSERTS FOR – SERIES “HYC-XR” (9-5/8” BODY)

Tool SizePipe SizeStandardKEY-GRITWt.Ref.#
9-5/8″7-5/8″E20-103-76E20-103-76-G10.52E20-103-76
9-5/8″8-5/8″E20-103-86E20-103-86-G10.49E20-103-86
9-5/8″8-3/4″E20-103-875E20-103-875-G10.48E20-103-875
9-5/8″9-3/8″E20-103-937E20-103-937-G10.29E20-103-937
9-5/8″9-5/8″E20-103-96E20-103-96-G10.22E20-103-96

Style: Directional

Style: Key-Grit (CRA)

Style: Non-Directional

INSERTS FOR BJ YC THRU 1000 TON

Tool SizePipe SizeStandardKEY-GRITNDWt.Ref.#
3-1/2″2-3/8″E24777E24774-G1E24774-ND1.0024777
3-1/2″2-7/8″E25780E25784-G1E25784-ND0.8725780
3-1/2″3-1/2″E16441E16441-G1E16441-ND0.5016441
4″4″E16442E16442-G1E16442-ND0.5016442
4-1/2″3-1/2″E24779E24774-G1E24774-ND1.0624779
4-1/2″4″E24781E24784-G1E24784-ND0.8124781
4-1/2″4-1/2″E16408E16408-G1E16408-ND0.5016408
5-1/2″4-1/2″E24785E24784-G1E24784-ND1.0624785
5-1/2″5″E24783E24784-G1E24784-ND0.8124783
5-1/2″5-1/2″E16407E16407-G1E16407-ND0.5016407
7″7″E16407E16407-G1E16407-ND0.5016407
7-5/8″7″E16407E16407-G1E16407-ND0.5026750
7-5/8″7-5/8″E16407-HYCE16407-HYC-G1E16407-HYC-ND0.5016407
7-5/8″7-3/4″E350011E35004-G1E35004-ND350011
8-5/8″7-5/8″E25474E25474-G1E25474-ND1.0625474
8-5/8″8-5/8″E15660E15660-G1E15660-ND0.5015660
9-5/8″8-5/8″E25474E25474-G1E25474-ND1.0625474
9-5/8″9-5/8″E15660E15660-G1E15660-ND0.5015660
10-3/4″9-5/8″E33249E33249-G1E33249-ND1.1333249
11-3/4″10-3/4″E25474E25474-G1E25474-ND1.0625474
12-1/2″11-3/4″E39289E39289-G1E39289-ND0.9439289
13-3/8″13-3/8″E15660E15660-G1E15660-ND0.5015660
14″14″E15660E15660-G1E15660-ND0.5015660
16″16″E15660E15660-G1E15660-ND0.5015660
20″18-5/8″E32561E32561-G1E32561-ND1.5032561
20″20″E15660E15660-G1E15660-ND0.5015660

QUANTITY’S REQ. FOR BJ YC THRU 1000 TON

Tool SizeYCHYCNumber of Inserts Required14″
7-5/8″
175 Ton
13-3/8″
350 Ton
10-3/4″
500 Ton
13-3/8″
500 Ton
1000 Ton
3-1/2″18
4″16
4-1/2″162427
5-1/2″163627364545
7″2448486060
7-5/8″4845607575
8-5/8″6075
8-7/8″108
9-5/8″729090
10-3/4″7290
10-7/8″126
11-3/4″72105
12-1/2″144
13-3/8″84135
14″162
Tool SizeNumber of Inserts Required
14″
200 Ton
14″
350 Ton
14″
500 Ton
24″
750 Ton
24″
1000 Ton
24″
500 Ton
3 1/2”12/12B
3 1/2”12/12B
3 1/2”24
4 1/2”16/16B
4 1/2”16/16B
4 1/2”32
5 1/2”16/16B24/16B32/16B
5 1/2”16/16B24/16B32/16B
5 1/2”324048
7 5/8”24/24B36/24B48/24B60/24B
7 5/8”24/24B36/24B48/24B60/24B
7 5/8”48607284
9 5/8”48/32B64/32B80/32B96/24B
9 5/8”48/32B64/32B80/32B96/24B
11 3/4”60/40B80/40B100/40B144/36B
11 3/4”100120140180
13 3/8”100120140
14”60/40B80/40B100/40B144/36B
14”100120140180
16”240180
20”720420
20”300180
24”180

Style: Directional

Style: Key-Grit (CRA)

Style: Beveled

VARCO TYPE INSERTS

Tool SizePipe SizeStandardKEY-GRITBeveled#Wt.Ref.#
3-1/2″2-3/8″A23-157A23-157-G1A23-157-B0.872160
3-1/2″2-7/8″A23-156A23-156-G1A23-156-B0.642161
3-1/2″3-1/2″A23-155A23-155-G1A23-155-B0.422162
4-1/2″3-1/2″A23-160A23-160-G1A23-160-B0.812163
4-1/2″4″A23-159A23-159-G1A23-159-B0.612164
4-1/2″4-1/2″A23-158A23-158-G1A23-158-B0.422165
5″4″A23-163A23-163-G1A23-163-B0.812168
5″4-1/2″A23-162A23-162-G1A23-162-B0.632166
5″5″A23-161A23-161-G1A23-161-B0.422167
5-1/2″4-1/2″A23-163A23-163-G1A23-163-B0.812168
5-1/2″5″A23-165A23-165-G1A23-165-B0.612169
5-1/2″5-1/2″A23-164A23-164-G1A23-164-B0.422170
7”6″A23-210A23-210-G1A23-210-B0.822168
7”6-5/8″A23-167A23-167-G1A23-167-B0.612172
7”7″A23-166A23-166-G1A23-166-B0.422173
7-5/8″6-5/8″A23-168A23-168-G1A23-168-B0.812632
7-5/8″7″A23-169A23-169-G1A23-169-B0.642623
7-5/8″7-1/8″A23-212A23-212-G1A23-212-B0.822652
7-5/8″7-5/8″A23-170A23-170-G1A23-170-B0.612633
7-5/8″7-3/4”A23-186A23-186-G1A23-186-B0.402649
9-5/8”8-5/8”A23-171A23-171-G1A23-171-B0.812640
9-5/8”8-3/4”A23-176A23-176-G1A23-176-B0.752650
9-5/8”9-5/8”A23-170A23-170-G1A23-170-B0.422633
9-5/8”9-3/4” to 9-7/8”A23-186A23-186-G1A23-186-B0.402649
11-3/4”10-3/4”A23-171A23-171-G1A23-171-B0.812640
11-3/4”11-3/4”A23-172A23-172-G1A23-172-B0.422637
11-3/4”11-7/8”A23-185A23-185-G1A23-185-B0.402651
13-3/8”12-3/4”A23-173A23-173-G1A23-173-B0.642636
13-3/8”13-3/8”A23-172A23-172-G1A23-172-B0.422637
13-3/8”13-1/2”A23-184A23-184-G1A23-184-B0.402649
14”12-3/4”A23-183A23-183-G1A23-183-B0.852657
14”12-7/8”A23-178A23-178-G1A23-178-B0.832656
14”13-3/8’A23-173A23-173-G1A23-173-B0.642636
14”13-1/2”A23-182A23-182-G1A23-182-B0.612652
14”13-5/8”A23-180A23-180-G1A23-180-B0.522653
14”13-3/4”A23-181A23-181-G1A23-181-B0.502655
14”14”A23-174A23-174-G1A23-174-B0.422635
16”16”A23-174A23-174-G1A23-174-B0.422635
20”18-5/8″A23-175A23-175-G1A23-175-B0.522638
20”20″A23-174A23-174-G1A23-174-B0.422635
24″24″A23-174A23-174-G1A23-174-B0.422635

VARCO BUTTON TYPE INSERTS

Style: Basic

Style: Medium

Style: Large

BUTTON INSERTS FOR-”DCS” DRILL COLLAR SLIPS

SizeSlip TypeStandardKEY-GRITQtyWt.Ref#
3″- 4″DCS-SA14-628A14-628-G14913.002632
4″- 4-7/8″DCS-SA14-620A14-620-G1498.002634
4-1/2″- 6″DCS-RA14-628A14-628-G16316.002632
5-1/2″- 7″DCS-RA14-620A14-620-G16311.002634
5-1/2″- 7″DCS-LA14-513A14-513-G18819.002521
6-3/4″- 8-1/4″DCS-LA14-630A14-630-G18815.002633
8″- 9-1/2″DCS-LA14-627A14-627-G19616.002633
8-1/2″- 1″DCS-LA14-630A14-630-G110426.002637
9-1/4″- 11-1/4″DCS-LA14-630A14-630-G111219.002633
11″- 12-3/4″DCS-LA14-625A14-625-G113620.002639
12″- 14″DCS-LA14-630A14-630-G113622.002633

BUTTON INSERTS FOR – ”CMSXL” CASING SLIP

SizeStandardKEY-GRITQtyWt.Ref#
6-5/8″A14-628A14-628-G11440.282628
7″A14-619A14-619-G11440.182619
7-5/8″A14-630A14-630-G11440.142630
8-5/8″A14-630A14-630-G11560.142630
9-5/8″A14-630A14-630-G11680.142630
10-3/4″A14-630A14-630-G11800.142630
11-3/4″A14-627A14-627-G12040.302627
13-3/8″A14-630A14-630-G12160.142630
16″A14-631A14-631-G12520.142631
18″A14-625A14-625-G12880.282625
18-5/8″A14-626A14-626-G13000.302626
20″A14-631A14-631-G13120.142631
22″A14-631A14-631-G13360.142631
24″A14-631A14-631-G13600.142631
26″A14-631A14-631-G13960.142631
30″A14-631A14-631-G14440.142631

PE Energy is an authorized Keystone Energy Tools distributor offering the full range of Keystone Energy Tools products. Contact us for a custom quote.
